自吸泵的性能测试方法

1. 要求

　　1.1 泵进口应装有与进口直径相同的吸水管，进口水平管段的长度不得大于0.5m。进水管下端应有滤网但无底阀。吸水管的有效长度大于规定自吸高度，且超过部分不大于0.5m。

　　1.2 试验应在规定转速下进行(转速差率为±2%)，水泵起动10s后要达到规定转速(若不能在规定转速下进行，实测转速与规定转速偏差为±3%)。

　　1.3 应在规定试验条件下采用直接法试验，不得采用等效排气法或转速换算法。

　　1.4 在泵自吸过程中，试验用水池的水源高度要保持不变。

2. 自吸泵的测试过程

　　2.1 起动前向被试水管内注入足够的水，起动水泵并记录起动开始连续运转的时间。

　　2.2 测量被测水泵的转速，记录水泵出口开始连续出水的时间。

　　2.3 被测水泵连续出水后停机1~2min，确认水泵满足试验条件后，起动被测水泵，重复2.2~2.3步骤两次并记录数据。

　　2.4 分别将被测水泵安装在水面到最大自吸高度间至少6个不同的自吸高度上，重复上述2.2~2.4步骤并记录数据。

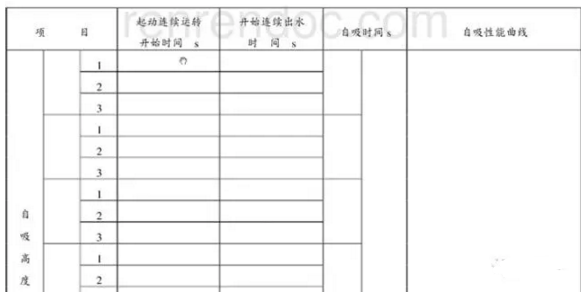

(自吸性能曲线测定记录表)

3. 绘制被测自吸泵的曲线

　　计算规定自吸高度自吸时间：

　　式中：为第i次试验自吸泵起动开始连续运转时间

　　为第i次试验自吸泵开始连续出水时间

　　分别计算不同自吸高度下的自吸时间，然后以自吸时间为横坐标、自吸高度为纵坐标绘制出被测自吸泵的性能曲线，便可直观的看出自吸泵的自吸性能。
