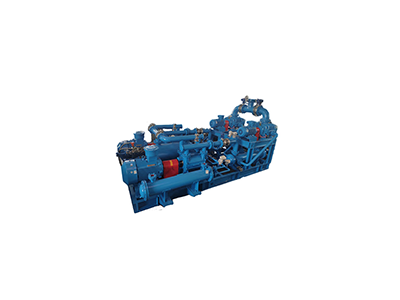

该机组除了可以抽除一般性气体外，还可用于抽吸含有水分及少量灰尘的气体。与一般机械真空泵相比，具有不怕油污染，不怕水汽及微尘，而与一般水环式真空泵相比，具有极限真空度高以及在较高真空度工况下抽速大的优点，是轻纺、食品、化工等行业领域的干燥、脱水及真空除气的一种理想的真空抽气设备。
选择真空泵时，针对被抽气体是否含可凝蒸气，有无颗粒灰尘、腐蚀性等选择相应的泵。如果气体中含有蒸气、颗粒、及腐蚀性气体，应该考虑在泵的进气口管路上安装辅助设备。
罗茨－液环机组工作液循环分为闭式和开式。
罗茨－液环真空机组的前级泵的工作液多采用水，也可采用有机溶剂（可用甲醇、乙醇、二甲苯、丙酮等），将前级泵作为闭路循环系统使用，大大减小了对环境的污染，同时提高了对有相关溶剂的回收利用。其极限真空度由工作液的饱和蒸汽压决定。
闭式循环机组配置列式换热器或板式换热器、气液分离器、管线阀门及流量、压力、温度、液位等仪表，对机组运行工况进行就地指示或远程监控。其中气液分离器根据用户需求配置自动或手动补、排液口。
罗茨真空泵与液环真空泵级间设置逆止阀，防止液环真空泵因停电或操作不当发生突然停车时工作液返流，造成罗茨真空泵故障。
机组入口配有电接点真空表或压力变送器控制罗茨泵的启停。
机组入口带有过滤网(304)，以防止介质中含有的杂质、颗粒进入真空泵。
机组控制柜分普通和防爆两种，普通控制柜可以加配防爆操作柱实现现场防爆操作。
真空泵及其驱动机、辅助设备、管路、阀门、仪表等为一个安装完整的整体撬装式机组，整个系统在满足规定的使用条件下，可保证高效、安全、稳定、连续地运转。
技术规格表
