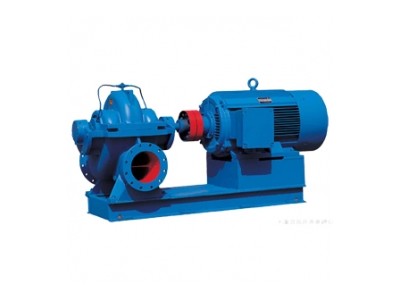

S型单级双吸泵壳中开之离心泵，供抽送清水或物理化学类似于水的其它液体之用。被输送液体温度不得高于80℃。适用于工厂、矿山、城市给水、电站、农田排灌和各种水利工程 。
二、产品特点
本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂成水平方向．检修时无需拆卸进出口水管及电机．从转动方向看去，水泵为顺时针方向旋转/根据用户需要亦可改为逆时针方向旋转。
泵主要零件有：泵体，泵盖，叶轮，轴，双吸密封环，轴套等。
泵体与泵盖构成叶轮的工作室，在进出水法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。
经过静平衡校验的叶轮，用轴套的两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。
泵轴由两个单列向心球轴承支承。轴承装在轴承体内，安装在泵体两端，用黄油润滑。
双吸密封环用以减少水泵压力室的水漏回吸水室。
泵通过弹性联轴器由电动机直接传动。必要时亦可用内燃机传动。
轴封为软填料密封，根据用户需要可采用机械密封结构。
三、主要用途
适用于工厂、矿山、城市给水、电站、农田排灌和各种水利工程 。
