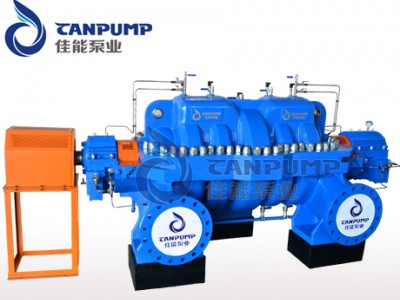

多级中开泵是长沙佳能泵业结合国外技术研发的新一代大型多级离心泵产品——采用双进口设计,叶轮转子部件对称布置,单级扬程额定值高达125m,两侧流道液体在末级压水室汇集后输出,为并联式流道结构。产品具有流量大、扬程高、结构紧凑、高效节能、抗汽蚀性能好、运行平稳、高效区宽、维修方便、工作可靠等优点,是国家高新技术产品,填补了行业内大流量、高扬程的高参数多级离心泵系列产品空白。
产品性能
1. 高效节能
采用高效水力模型、优化的流道及结构,水力损失和容积损失同时得到减小,使DKS系列新型高效水平中开多级离心泵具有较高的设计效率及运行效率。
2、汽蚀性能好
独特的双进口单出口设计使得该泵具有比普通泵更好的汽蚀性能,降低了工程造价。泵的汽蚀性能与泵的进口流速有着密切的联系。同样的流量,采用双进口,使得进口流速大大减小,从而提高泵的汽蚀性能。泵的汽蚀性能好意味着所需提供的装置汽蚀余量可适当减小,这样对泵房的布置和降低工程造价是有利的。
3. 先进的设计技术
水力模型设计采用了优秀的水力设计软件并与国外优秀水力模型设计相结合,通过CFD技术根据三元流动理论及网格划分技术进行流场分析,使泵的效率较传统设计方法提高5%以上。
泵壳和泵轴的设计强度采用有限元分析进行强度计算校核,保证产品结构强度可靠,运行平稳耐用,使用寿命长。
叶轮对称布置,理论上能够完全平衡水泵的轴向水推力,末级采用相邻叶片相互交错的结构,水流脉冲下降到扬程的±1%~±2%,使水流更平稳,效率更高。
4. 优化的流道技术
优化的流道与泵的运行性能相匹配,确保泵的效率高且高效区宽,更容易满足不同工况下的需要;同时可以平衡径向力,减小泵运行时的冲击振动,使泵运行更加平稳。
5. 高可靠性
双进口的结构型式,泵的密封简易且不易发生泄漏,密封更加安全可靠;所有叶轮均采用背靠背的方式分布在泵轴上,运行时轴向力完全平衡,重负荷状态下输送介质时可维持安全运行;
转子部分经严格的动平衡试验,去除不平衡量,减小泵的振动,确保泵运行平稳,噪声低。泵压出室采用双蜗壳形势,泵的径向力小,不容易卡磨,运行更加可靠。
6. 全自动监测系统
泵运行根据需求可以选配自动监测装置,可监测轴承、泵体、电机的振动及机械密封的泄漏,以及机组运行效率,自动保温系统使机组能在寒冷季节安全运行。整个监测仪表通过防爆操作立柱系统,能实现就地操作及远距离操作机组运行。
7. 设计标准与质量保证体系
本产品设计符合最新API610标准,本企业已通过IS09001:2008质量保证体系认证。
